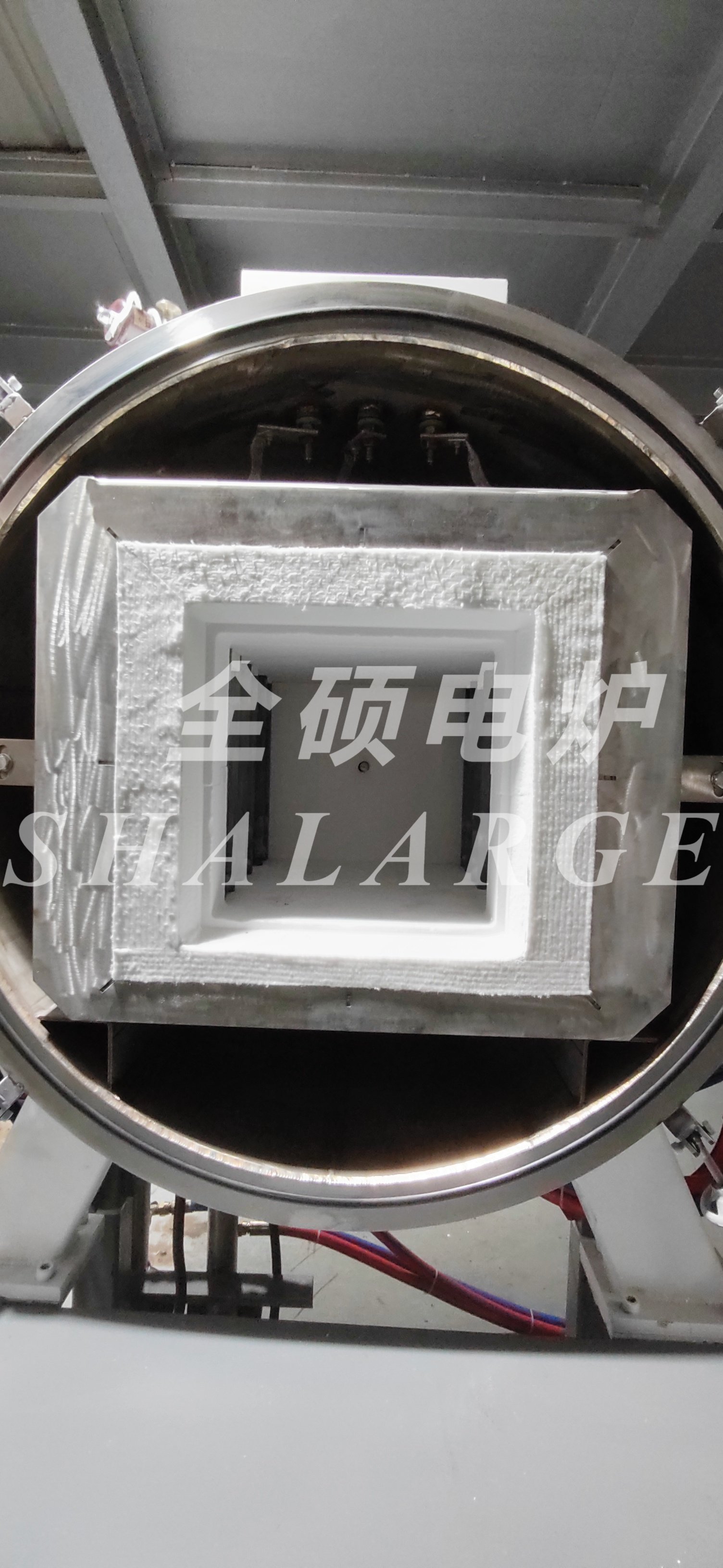

真空钼丝炉是用钼丝作发热体，金属板作隔热元件，内热式辐射屏真空炉。

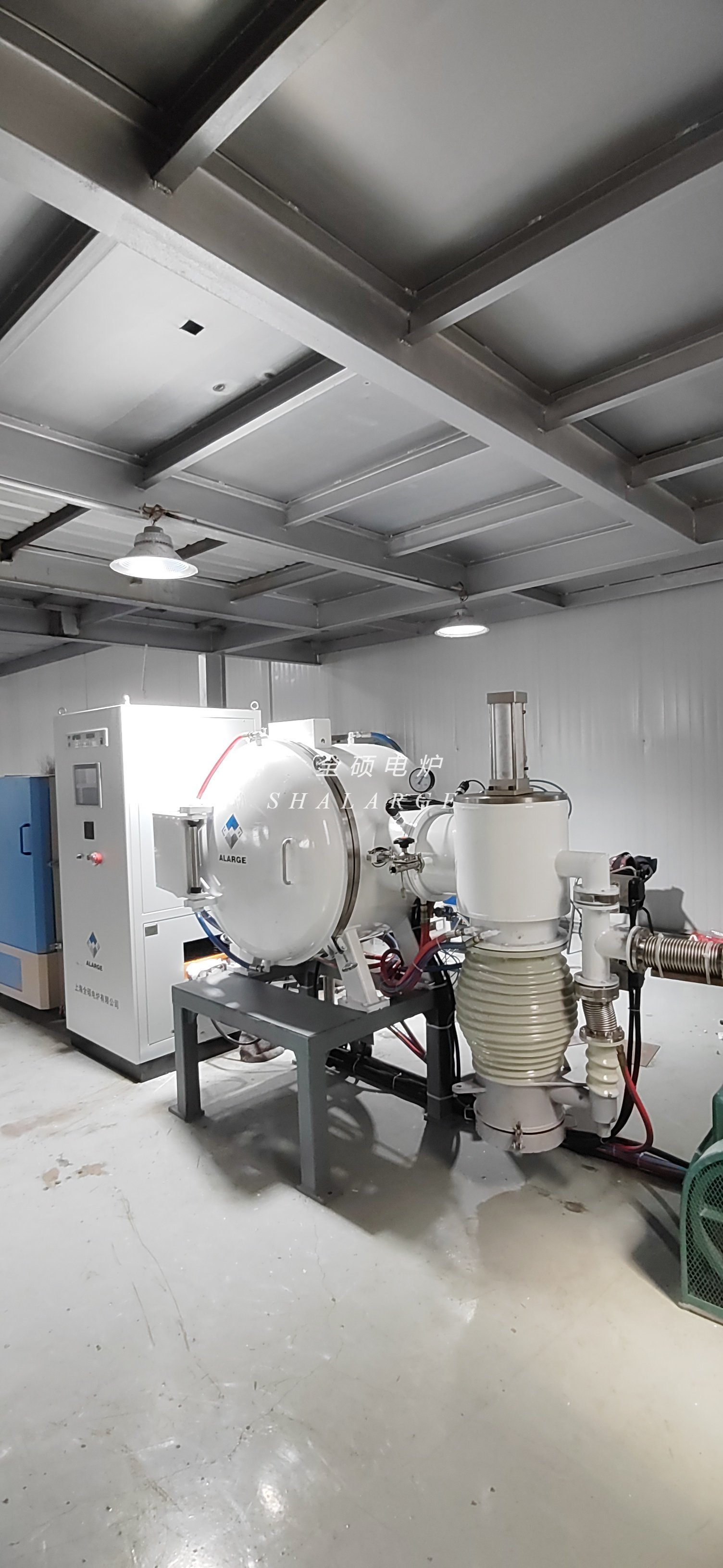

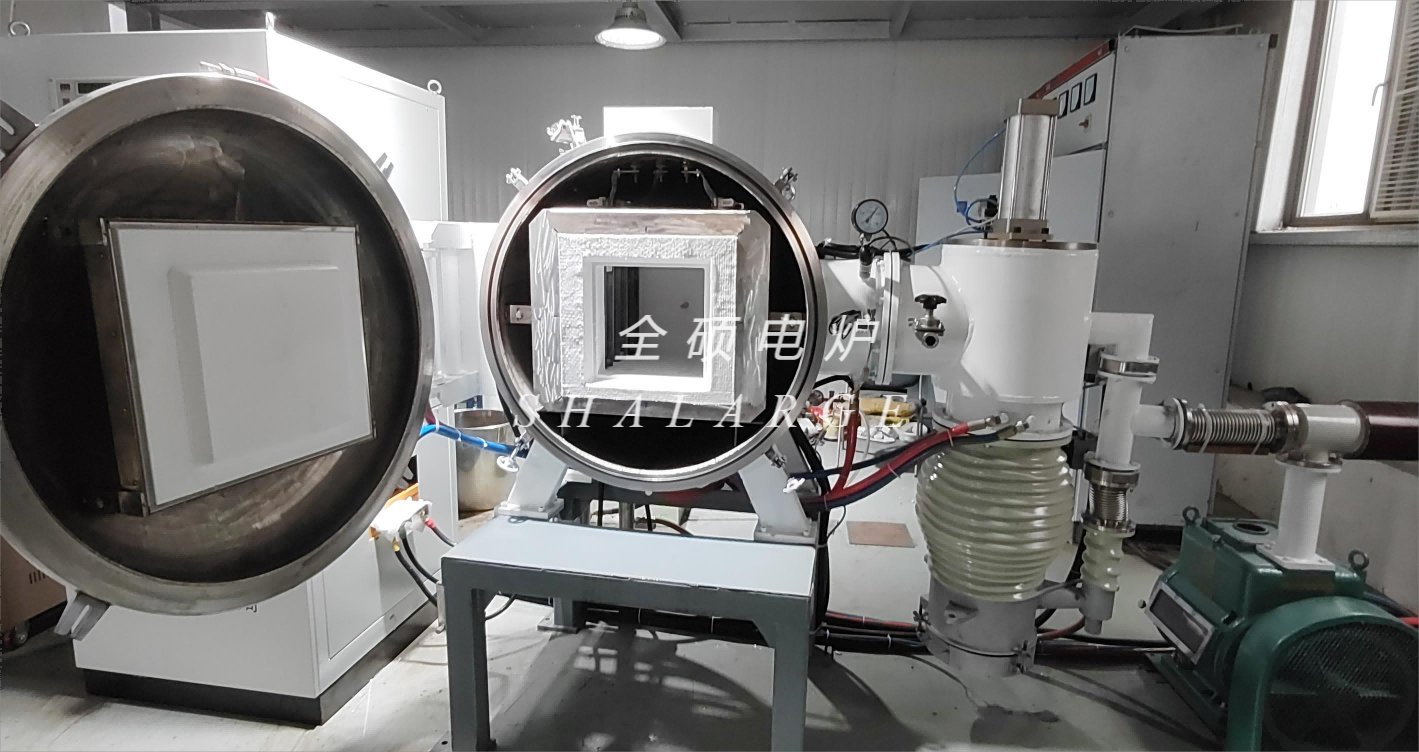

炉子由钼笼、隔热屏、炉体、升降料车、真空系统、电气设备、水冷系统、操作平台等部分组成。

因为炉内没有耐火砖，热容量小，有较小的热惯性，所以，热处理周期可以缩短。

发热体是由八根直径2毫米钼丝扎结成“之”字形构成，腰部有六道套有凹形绝缘子的翎箍，将六组发热体组成一铂笼。六组发热体连接之后，由六根水冷电极自上部引至炉体外面与电源相接。这样，当加热时可以使钼笼向下自由伸缩。发热体还用绝缘子与辐射屏隔开以防短路。同时，每两组发热元件之电流分别流经三个电流表，当其中有一组发热元件断路时，从电流表指示即可随时查看到。

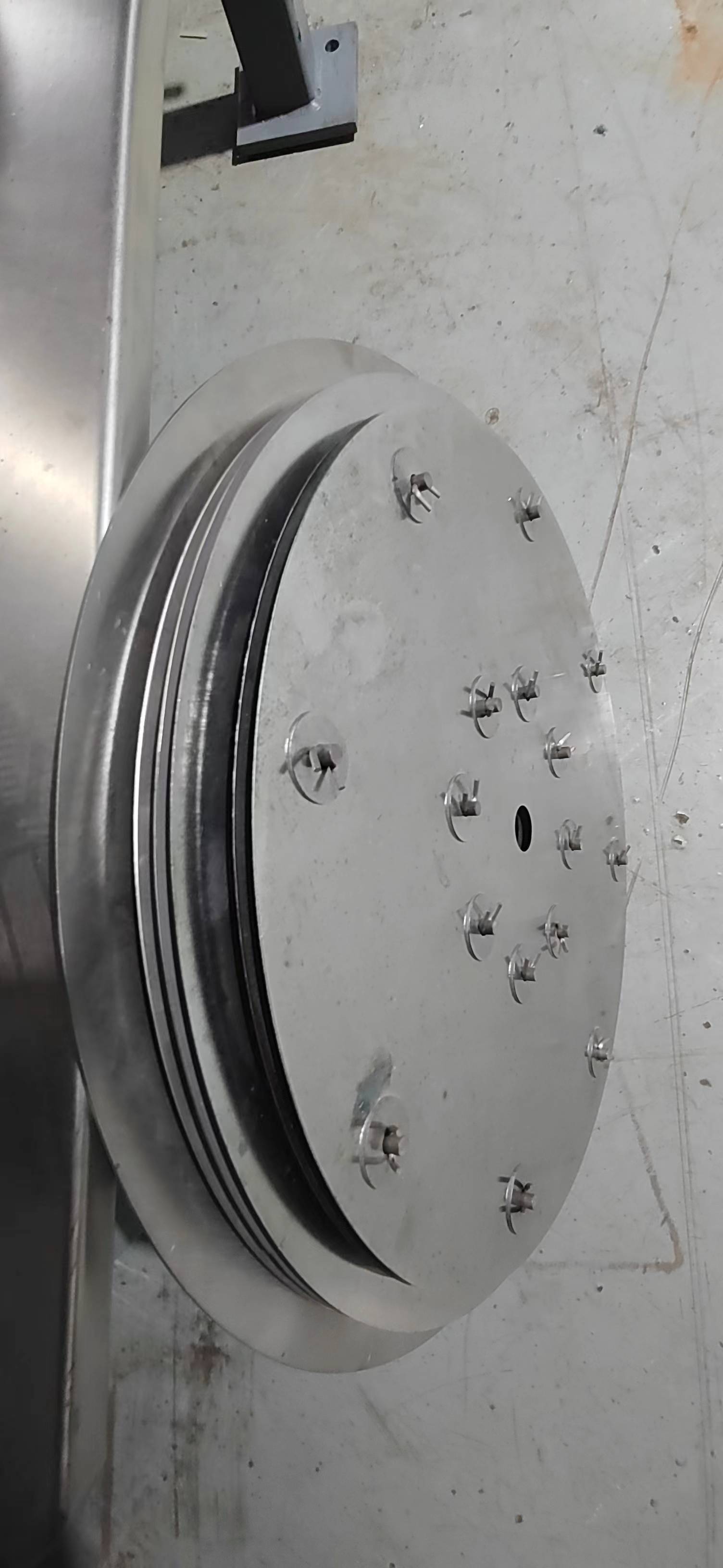

金属板辐射屏隔热元件，上下四周各用六层内三层用钼板，外三层为不锈钢板，六层之间装有隔圈用铂螺钉串接。
